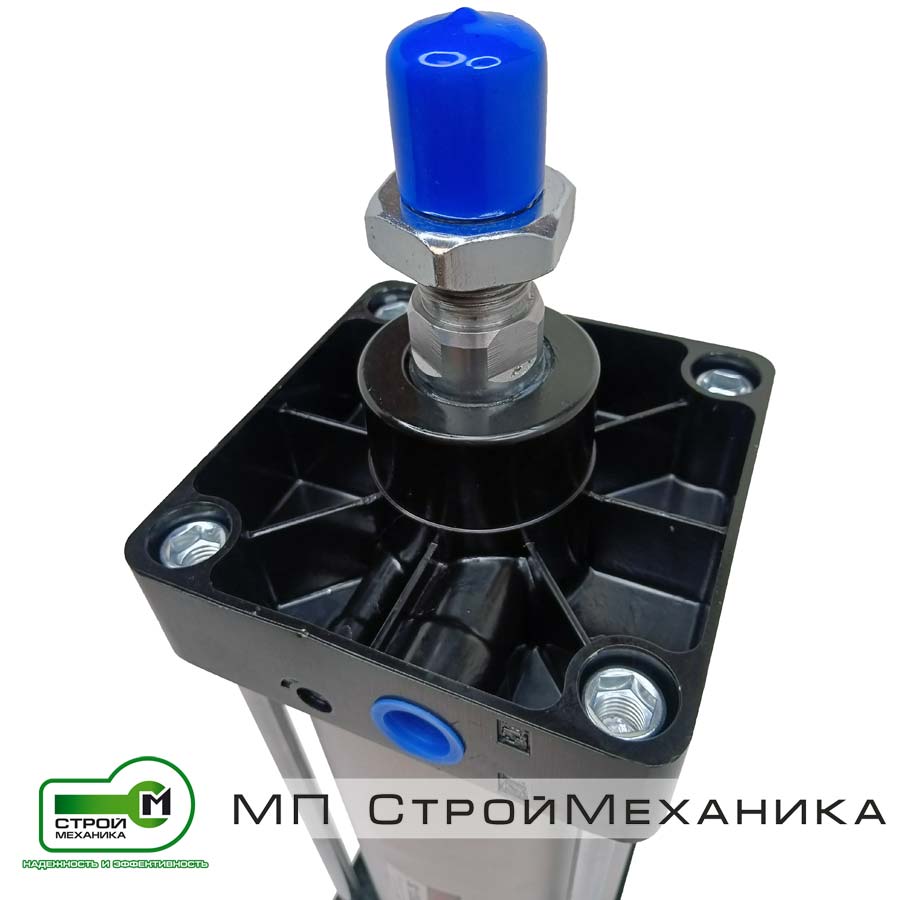

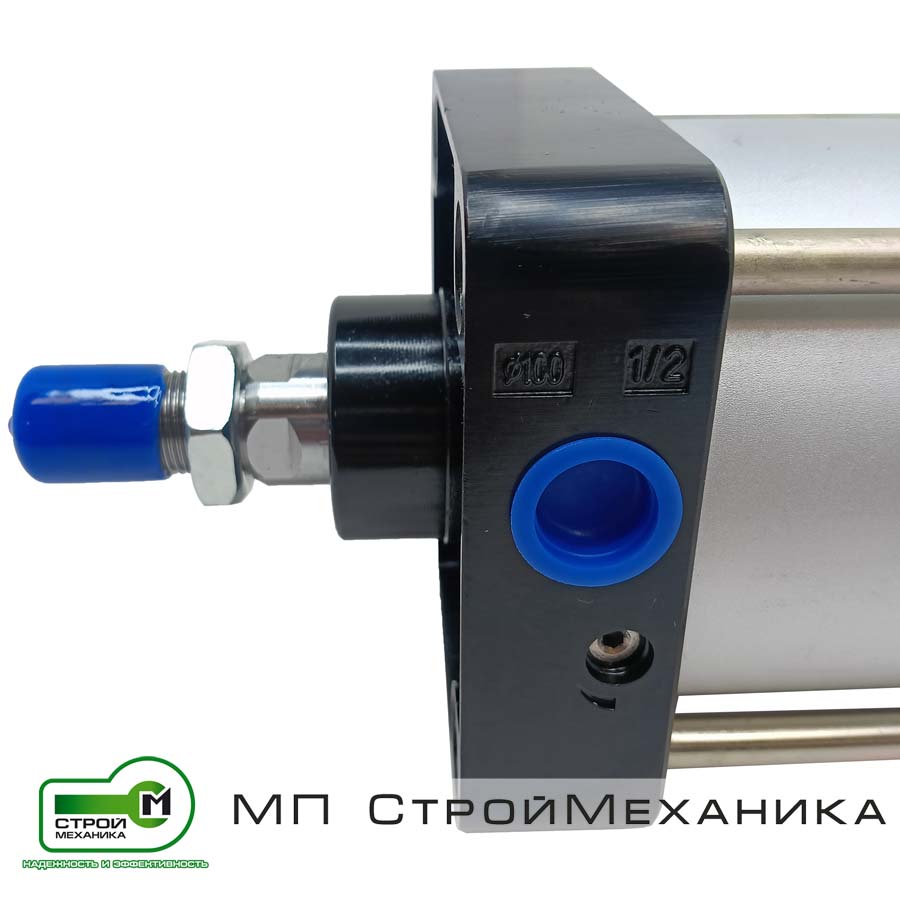

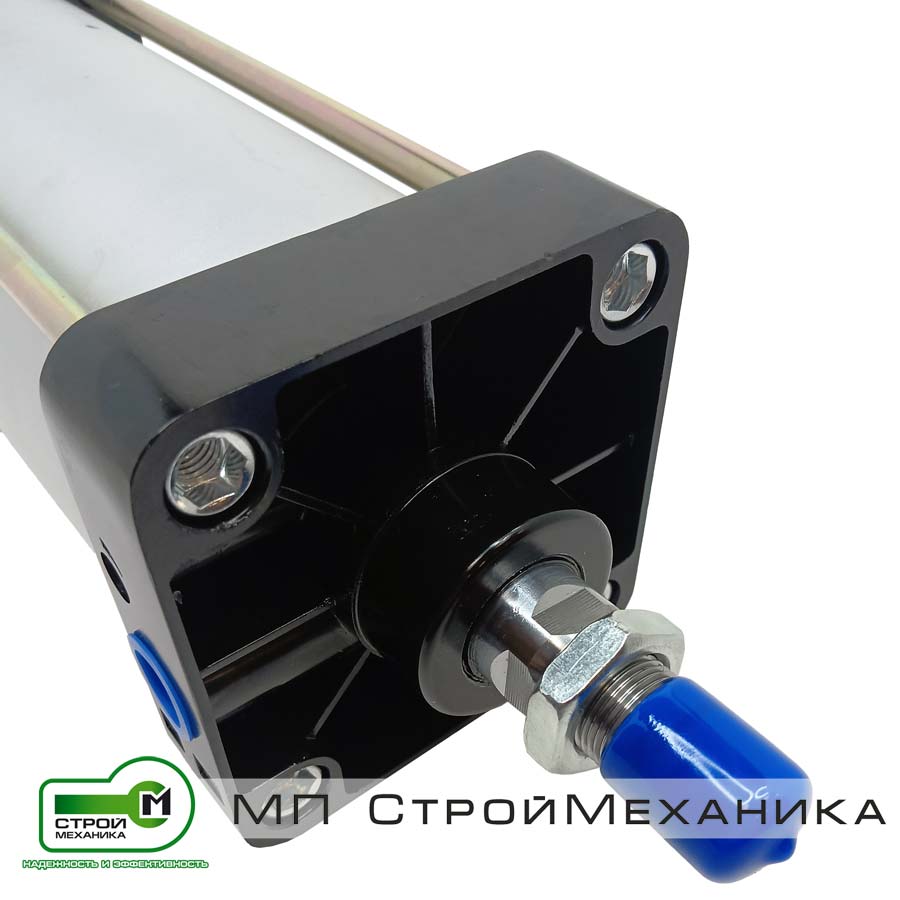

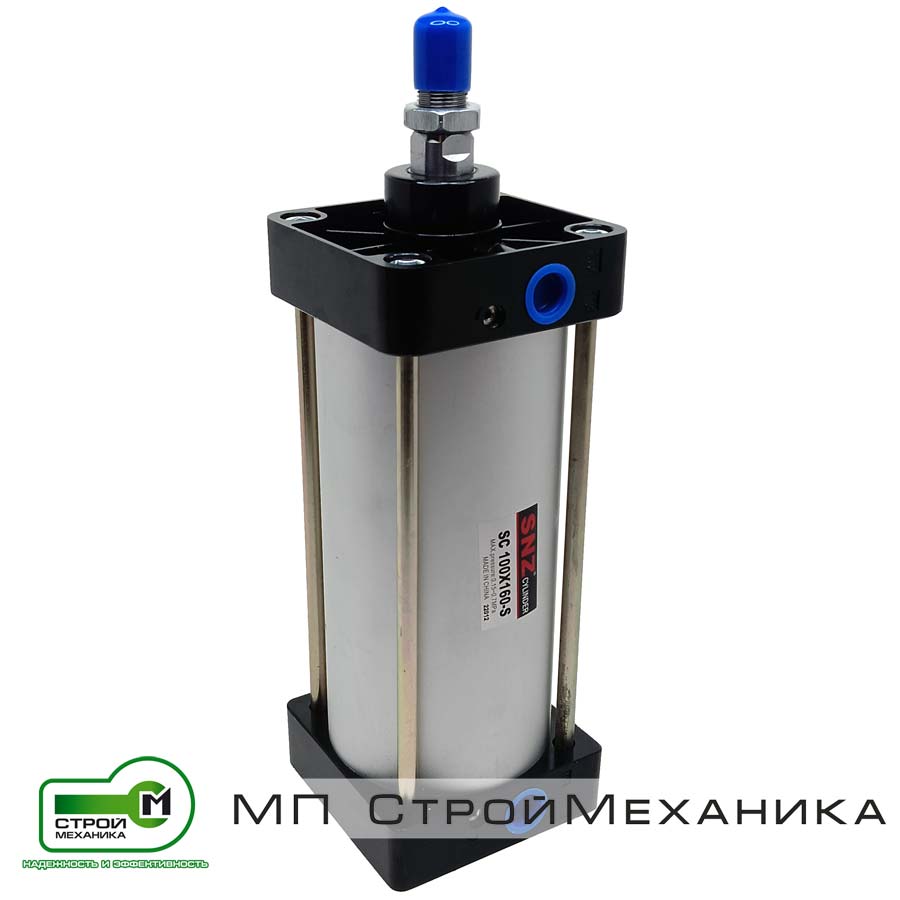

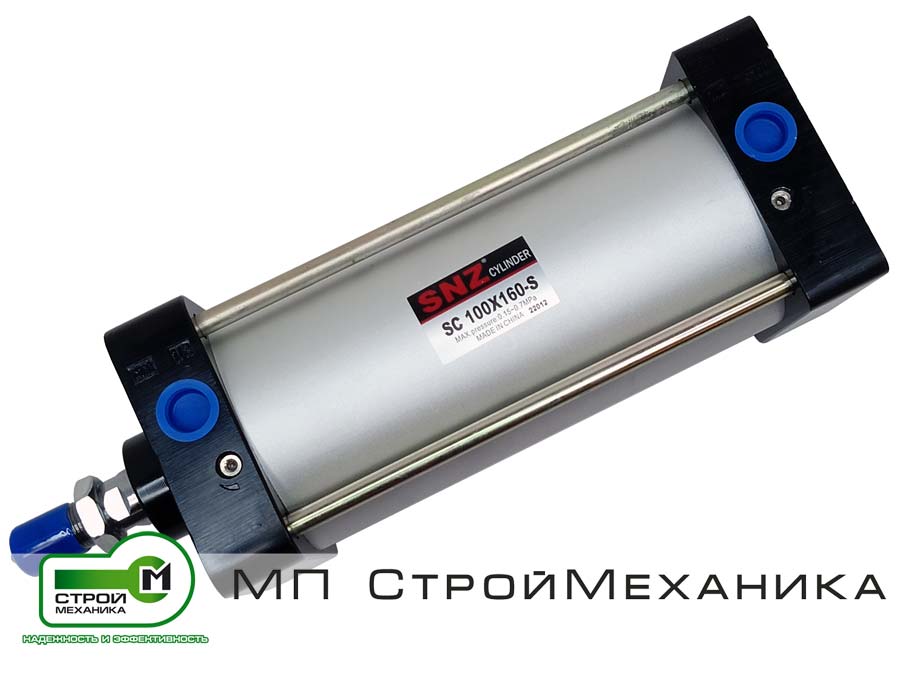

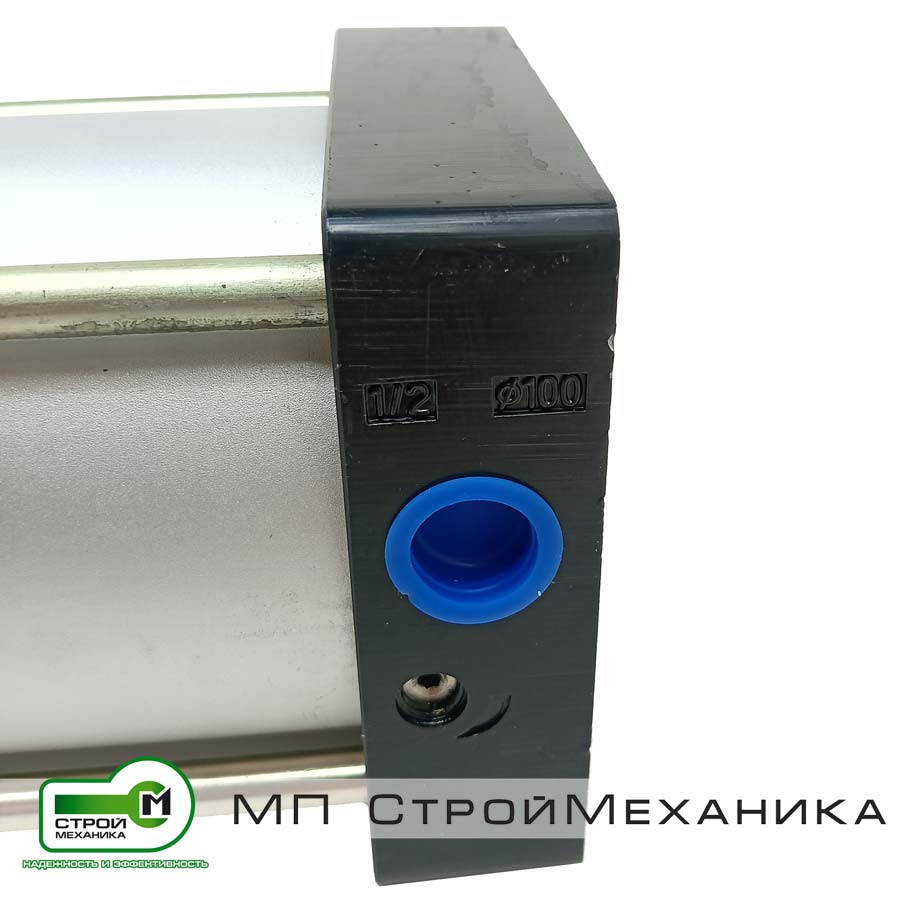

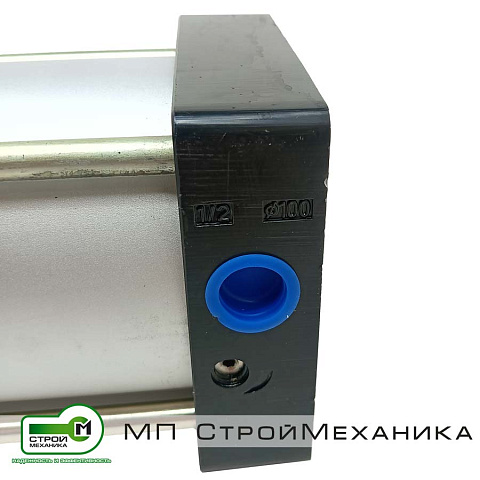

Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода.
Основные технические характеристики
| Диаметр | 100 |
|---|---|
| Тип действия | Двустороннее |
| Рабочая среда | Воздух (после фильтрации 40 мкм) |
| Диапазон рабочего давления | 1-9 Бар |
| Максимальное входное давление | 12 Бар |
| Присоединительная резьба | G1/2" |
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) |
| Демпфирование, мм | 26 |
| Максимальная длина хода, мм | 1500 |
| Тип магнитного датчика | CS1-F, CS1-U |
| Крепление для датчика | PM-100 |

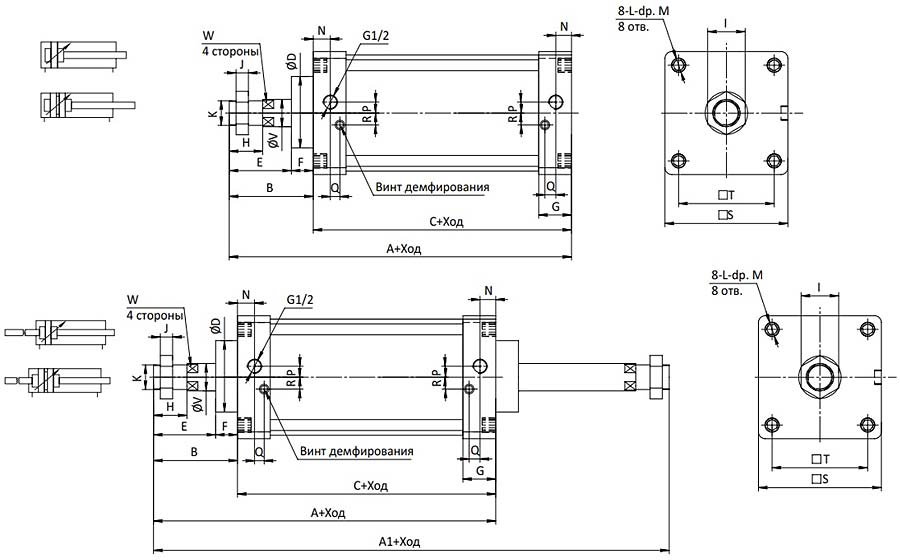

| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 199,5 | 264 | 81,5 | 118 | 47 | 60,5 | 21 | 33 | 40 | 30 | 10 |
| K | L | M | N | O | P | Q | R | S | T | V | W |
| M20x1.5 | M10x1.5 | 10,4 | 16,5 | G1/2” | 11,5 | 5 | 10,5 | 112 | 83,5 | 25 | 22 |
